• インダストリアルグレードのスケーラブルなSTM32MP1シングル/デュアルSOMプラットフォーム
• 認証取得済みのデュアルバンドWi-Fi 5 (802.11ac)およびBluetooth® 5.2
• 3D GPU、豊富なディスプレイとカメラ機能
• ハードウェアおよびソフトウェアサポートによるパワーマネジメント
• Digi SMTplus®フォームファクタ（29 x 29 mm）により究極の信頼性を実現
• Digi ConnectCore 6UL SOMとの高度なピン互換性
• Digi TrustFence®デバイスセキュリティ、ID、プライバシーを内蔵
• シームレスなセルラーモデムとDigi XBee®のインテグレーション
• Digi ConnectCore クラウド サービスのリモート監視、デバイス管理、IoTアプリケーションの有効化
• Digi Embedded Yocto Linux®対応
• Digi WDSのターンキー開発サービスを利用可能



関連資料

• 製品カタログ（日本語）
• 製品カタログ（英語）
• データシート/マニュアル希望

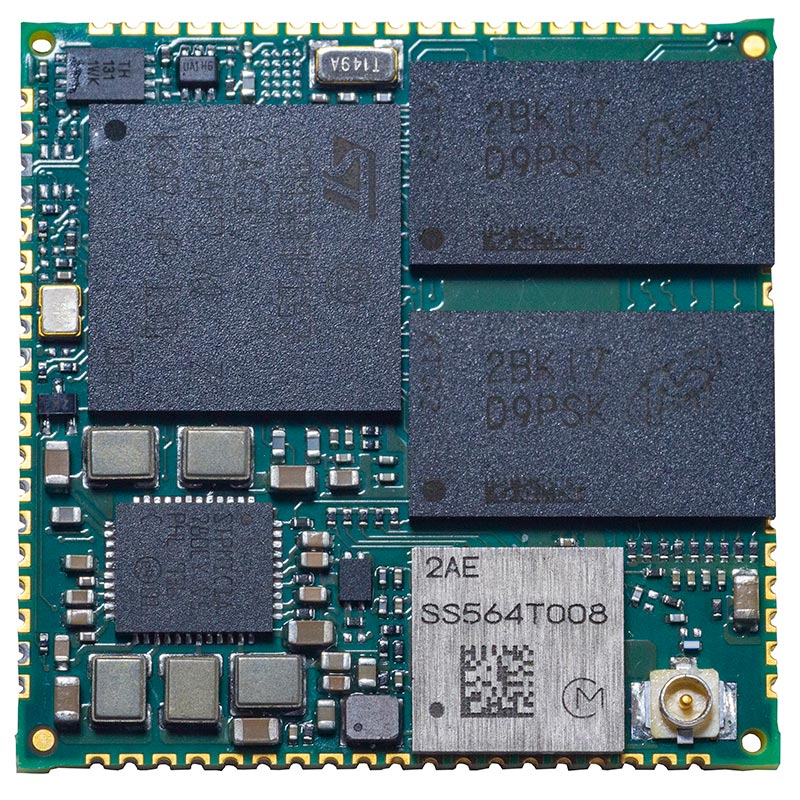

Digi ConnectCore® MP1モジュールは、高度にインテグレートされたセキュアなコネクテッドシステムオンモジュールソリューションを提供します。Digi SMTplus®表面実装フォームファクタは、シンプルな設計インテグレーション、柔軟性、効率性、信頼性を提供します。

デュアルArm® Cortex®-A7 と Cortex-M4 コアを搭載した STM32MP157C マイクロプロセッサをベースとするモジュールは、今日のセキュアなコネクテッドデバイスのためのインテリジェントな通信エンジンとして使用されます。このモジュールは、認証取得済みのデュアルバンドWi-Fi 5（802.11a/b/g/n/ac）＋Bluetooth® 5およびギガビットイーサネットコネクティビティをシームレスに統合しています。

統合された3Dグラフィックプロセッシングユニット（GPU）とディスプレイインタフェース・オプションにより、Digi ConnectCore MP157は、高度なHMI開発のための理想的なプラットフォームとなります。Digi ConnectCore MP1は、高レベルのセキュリティ、信頼性、パフォーマンス、10年以上の寿命を備えたインダストリアル向けおよび医療向けに設計されています。

組込みデバイスのセキュリティは、増加するコネクテッドIoTアプリケーションにとって重要な設計の側面となります。Digi ConnectCore SOM ソリューションは、コネクテッドデバイスのセキュリティプロセスを簡素化する内蔵のデバイスセキュリティフレームワークである Digi TrustFence®によるビルトインセキュリティを提供します。Digi Embedded Yoctoは、組込み製品設計向けに多くの拡張機能を備えたDigiの機能豊富なLinuxディストリビューションで、完全にテスト、検証、保守されたターンキーLinuxソフトウェア・プラットフォームを提供します。

■仕様

アプリケーションプロセッサ	STMicroelectronics STM32MP157C, Arm® デュアルCortex®-A7 at 650 MHz; Cortex®-M4 at 209 MHz , FPU/MPU搭載, 3D GPU, セキュアブート,暗号化エンジン
メモリ	最大1 GB SLC NAND flash、最大1 GB DDR3L
PMIC	STMicroelectronics STPMIC1
ビデオ / グラフィックス	3D GPU (Vivante® - OpenGL® ES 2.0)、最大533 MHz動作, 最大26 Mtriangle/s, 133 Mpixel/s 処理 パラレルLCD-TFTコントローラ（構成例：24ビットRGB888、WXGA (1366x768) 最大60fps、Full HD(1920x1080) 最大30fps、他） MIPI DSI 2 data lanes @1Gbps/lane（構成例：WXGA最大60fps:63Mpixels/sec、Full HD(1920x1080) 最大30fps、他）
カメラ	8～14ビットカメラ
セキュリティ	セキュアブート、TrustZone®ペリフェラル、active tamper×1を含むtamper pin×3、TRNG×2 ((triple oscillator×6)、CRC calculation unit×2、暗号処理プロセッサ×2,、ハードウェアアクセラレーション(DMAサポート) 暗号化/複号化 : DES/TDES: ECB (electronic codebook) 、CBC (cipher block chaining) 64, 128, 192ビットキー; AES: ECB, CBC, GCM, CCM, and CTR (counter mode) chaining algorithms, 128, 192, 256ビットキー; Universal HASH: SHA-1, SHA-224, SHA-256 (secure HASH algorithms), MD5, HMAC; Cortex®-M4 resources isolation; Digi TrustFence® 組込みセキュリティフレームワーク
ペリフェラル/ インタフェース	I2C×6, UART×4+ USART×4, SPI×6 (3つはfull duplex I2S搭載) SAI×4 (ステレオオーディオ、I2S, PDM, SPDIF Tx), SPDIF Rx (4入力) HDMI-CEC SDMMC×3 最大8ビット(SD / eMMC™ / SDIO) CAN FD×2 (TTCAN×1含む) USB 2.0 high-speed host×1 + USB 2.0 full-speed OTG×1 最大176の I/Oポート(割り込み機能搭載) ADC×2 (最大16ビット) 温度センサ×1 12ビットD/A コンバータ×2 (1 MHz) Sigma Delta Modulator用デジタルフィルタ (DFSDM) ×1、8チャネル/6フィルタ、内部または外部ADC/DAC リファレンスVREF+ 最大4つのIC/OC/PWMまたはパルスカウンタと矩形（インクリメンタル）エンコーダ入力を備えた32ビットタイマ×2 16ビットアドバンスドモーターコントロールタイマ×2 16ビット汎用タイマ（PWMなしの基本タイマ2個を含む）×10 16ビット低消費電力タイマ×5 Secure RTC 4 Cortex®-A7システムタイマ（セキュア、ノンセキュア、仮想、ハイパーバイザ）×2、SysTick M4 タイマ×1 ウォッチドッグ×3（independent and window×2）
イーサネット	10/100 M またはGigabitイーサネットGMAC IEEE 1588v2, MII/RMII/GMII/RGMII
ワイヤレス	Wi-Fi 5 デュアルバンド802.11a/b/g/n/ac 1x1 radio (最大433.3 Mbps)、強力なWPA3エンタープライズ認証/暗号化機能搭載
動作温度	工業用: -40℃～85℃ (使用条件や筐体/システムの設計により異なります)
保管温度	-50℃～125℃
相対湿度	5%～90% (結露なきこと)
電波法認証	米国、カナダ、EU、日本、オーストラリア/ニュージーランド
EMI/電磁波耐性/安全	FCC Part 15 Class B, EN 55022 Class B, EN 61000-3-2, EN 61000-3-3, ICES- 003 Class B, VCCI Class II, AS 3548; FCC Part 15 Subpart C Section 15.247, IC (Industry Canada), RSS-210 Issue 5 Section 6.2.2(o), EN 300 328, EN 301 489-17, EN 55024, EN 301 489-3, Safety (IEC 62368-1)
設計検証	温度 : IEC 60068-2-1, IEC 60068-2-2, IEC 60068-2-78、振動/衝撃 : IEC 60068-2-6, IEC 60068-2-64, IEC 60068-2-27, HALT
取付 / PIN COUNT	76パッドエッジキャステレーションパッド（1.27mmピッチ）または245パッドLGA（1.27mmピッチ）オプションを使用した共通のDigi SMTplus®表面実装フットプリント
外形寸法	29 mm×29 mm×3 mm
製品保証	3年

■品番およびアクセサリ

Digi ConnectCore MP157 Development Kit
CC-WMP157-KIT	Development board with Digi ConnectCore MP157 dual 512 MB/512 MB wireless SOM
Digi ConnectCore MP15 Secure Wireless System-On-Module
CC-WST-DW69-NM	Digi ConnectCore MP157 / ST STM32MP157C, Arm® dual Cortex®-A7 at 650 MHz / Cortex®-M4 at 209 MHz with FPU/MPU / 3D GPU, secure boot, crypto engine, MCA / 512 MB SLC NAND flash, 512 MB DDR3L / Ethernet / Wi-Fi 5 802.11a/b/g/n/ac / Bluetooth® 5.0
CC-ST-DW69-ZM	Digi ConnectCore MP157 / ST STM32MP157C, Arm® dual Cortex®-A7 at 650 MHz / Cortex®-M4 at 209 MHz with FPU/MPU / 3D GPU, secure boot, crypto engine, MCA / 512 MB SLC NAND flash, 512 MB DDR3L / Ethernet
Accessories
CC-ACC-LCDH-10	LCD Application Kit, including 10 in WXGA (high resolution) LCD panel
